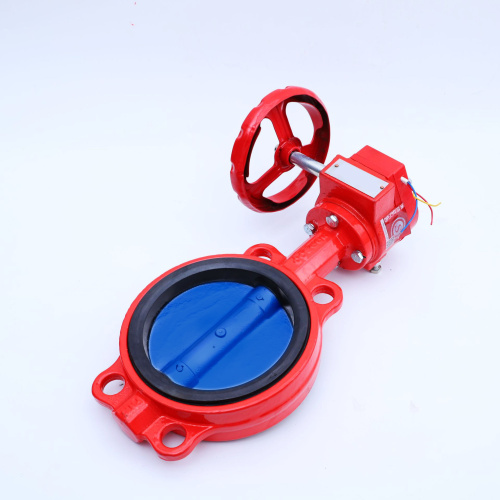

Válvula de mariposa de turbina de alto rendimiento para uso industrial

Obtener el último precio

Contactar ahora

Marca: GANGXINGYUAN

Descripción

El siguiente es un artículo de divulgación científica simplificado sobre válvulas de mariposa para turbinas contra incendios, que es más conciso y fácil de entender.

Válvula de mariposa de turbina contra incendios: el "interruptor inteligente" del sistema de protección contra incendios

La válvula de mariposa de la turbina contra incendios es un componente clave en el sistema de protección contra incendios, que puede controlar rápidamente el flujo de agua y proporcionar información en tiempo real sobre el estado de la válvula, lo que brinda garantía para el rescate en caso de incendio.

1. Estructura básica

Placa de mariposa: una placa circular delgada conectada a la turbina a través de un vástago de válvula, que se puede girar 90° para abrir y cerrar el flujo de agua.

Mecanismo helicoidal de turbina: compuesto por engranaje helicoidal y engranaje helicoidal, puede convertir un par pequeño operado manualmente en un par grande, logrando un control sin esfuerzo.

Dispositivo de retroalimentación de señal: transmite el estado de la válvula (abierta/cerrada) al centro de control de incendios para monitoreo remoto.

2. Principio de funcionamiento

Control de apertura y cierre: cuando se gira el volante, el engranaje helicoidal hace girar la rueda helicoidal y la rueda helicoidal hace girar la placa de mariposa a través del vástago de la válvula. El mecanismo de tornillo sin fin tiene una función de autobloqueo, que puede evitar que la placa de mariposa gire automáticamente debido a la presión del flujo de agua, lo que garantiza un sellado confiable.

Retroalimentación de señal: cuando la válvula está completamente abierta o completamente cerrada, el microinterruptor dentro de la caja de la turbina activará una señal, que se transmitirá a la sala de control de incendios a través de cables. La sala de control puede mostrar el estado de la válvula en tiempo real. Si hay una fuga en la tubería o si la válvula se cierra de manera anormal, se activará inmediatamente una alarma.

3 、 Ventajas funcionales

Operación sin esfuerzo: el mecanismo de tornillo sin fin de la turbina reduce significativamente el par de apertura y cierre mediante la transmisión de desaceleración, lo que lo hace adecuado para operar válvulas de gran diámetro.

Monitoreo en tiempo real: la función de retroalimentación de señal convierte a la válvula en el "ojo" del sistema de protección contra incendios, que puede detectar problemas como ruptura de tubería o cierre flojo de la válvula la primera vez.

Respuesta rápida: en caso de incendio, el personal en el sitio puede cerrar manualmente las válvulas, cortar el flujo de agua en áreas peligrosas y conectar simultáneamente bombas contra incendios, extractores de humo y otros equipos para mejorar la eficiencia del rescate.

Estructura compacta: el diseño de abrazadera permite sujetar la válvula directamente entre las bridas de la tubería en ambos extremos, lo que reduce el espacio de instalación en un 40 % en comparación con las válvulas conectadas con bridas, lo que la hace adecuada para pozos de tubería estrechos o salas de equipos.

4. Escenarios de aplicación

Sistema de protección contra incendios para edificios de gran altura: como válvula de control para tuberías de suministro de agua contra incendios, garantiza un suministro de flujo de agua estable.

Empresas petroquímicas: las tuberías utilizadas para medios inflamables y explosivos se monitorean de forma remota mediante retroalimentación de señales.

Red municipal de tuberías de protección contra incendios: instalada en la tubería principal de suministro de agua para facilitar el mantenimiento de la zonificación y el cierre de emergencia.

Las instalaciones de protección contra incendios en edificios públicos, como teatros, centros comerciales, etc., requieren una rápida apertura y cierre de válvulas en los compartimentos contra incendios.

5 、 Mantenimiento diario

Inspección periódica: compruebe el estado de lubricación del mecanismo helicoidal de la turbina cada trimestre y reponga aceite lubricante especial; Limpiar los terminales del dispositivo de señalización para evitar la oxidación.

Función de prueba: abra y cierre manualmente la válvula 1 o 2 veces al año, observe si la placa de mariposa es flexible y si la señal se envía normalmente a la sala de control.

Protección ambiental: Evite la exposición prolongada de las válvulas a ambientes húmedos o corrosivos e instale cubiertas protectoras si es necesario.

Aunque pequeña, la válvula de mariposa de la turbina contra incendios es un "guardián invisible" en el sistema de protección contra incendios. A través del diseño que ahorra mano de obra de la transmisión de la turbina y la conexión inteligente de la retroalimentación de la señal, desempeña un papel importante en la salvaguardia de la seguridad de la vida y la propiedad.

Guangdong Port Xingyuan Fire Protection Group se fundó en 1994. Después de 30 años de ser pionero y emprendedor, ahora se ha convertido en una empresa de grupo de ventas que integra la fabricación y venta de tubos de acero galvanizados al fuego, tubos de acero sin costura, válvulas, accesorios para tuberías y series de equipos.

Actualmente hay 11 filiales bajo su jurisdicción, con sede en Foshan, Guangdong. La empresa tiene una gran solidez financiera, existencias suficientes y puede enviar pedidos de inmediato para satisfacer sus diversas necesidades.
