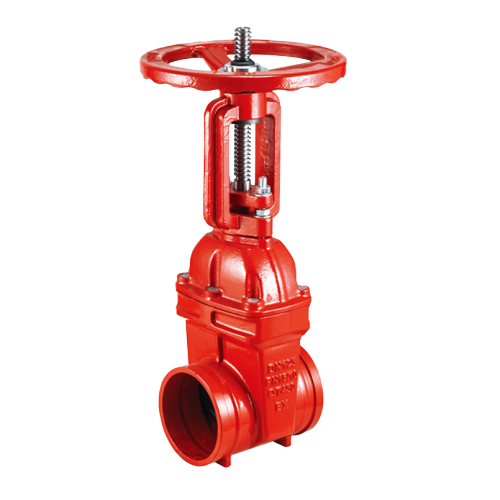

Válvula de compuerta de vástago ascendente para tanque para protección contra incendios

Las válvulas de compuerta de sello blando suelen tener roscas trapezoidales en el vástago ascendente. A través de la tuerca en la parte superior de la válvula y la ranura guía en el cuerpo de la válvula , el movimiento de rotación se convierte en movimiento lineal, es decir, el par de operación se convierte en empuje de operación. Cuando se abre la válvula, el paso del fluido queda completamente libre de obstrucciones cuando la compuerta se eleva a una altura igual a 1:1 veces el diámetro nominal de la válvula. Sin embargo, esta posición no se puede controlar durante el funcionamiento. En uso real, la posición completamente abierta está determinada por la parte superior del vástago de la válvula; es decir, observando el vástago de la válvula en su punto más alto. En el caso de las válvulas eléctricas, para tener en cuenta el posible bloqueo debido a cambios de temperatura, la válvula generalmente se abre hasta la posición superior y luego se invierte de 1/2 a 1 vuelta para definir la posición completamente abierta. Por lo tanto, la posición completamente abierta de la válvula está determinada por la posición (es decir, la carrera) de la compuerta. Las válvulas de compuerta de asiento flexible y sello blando se usan ampliamente como dispositivos de regulación y cierre en tuberías de fluidos en sistemas de suministro de agua, alcantarillado, construcción, petróleo, productos químicos, alimentos, farmacéuticos, textiles, energía, construcción naval, metalurgia y energía.
